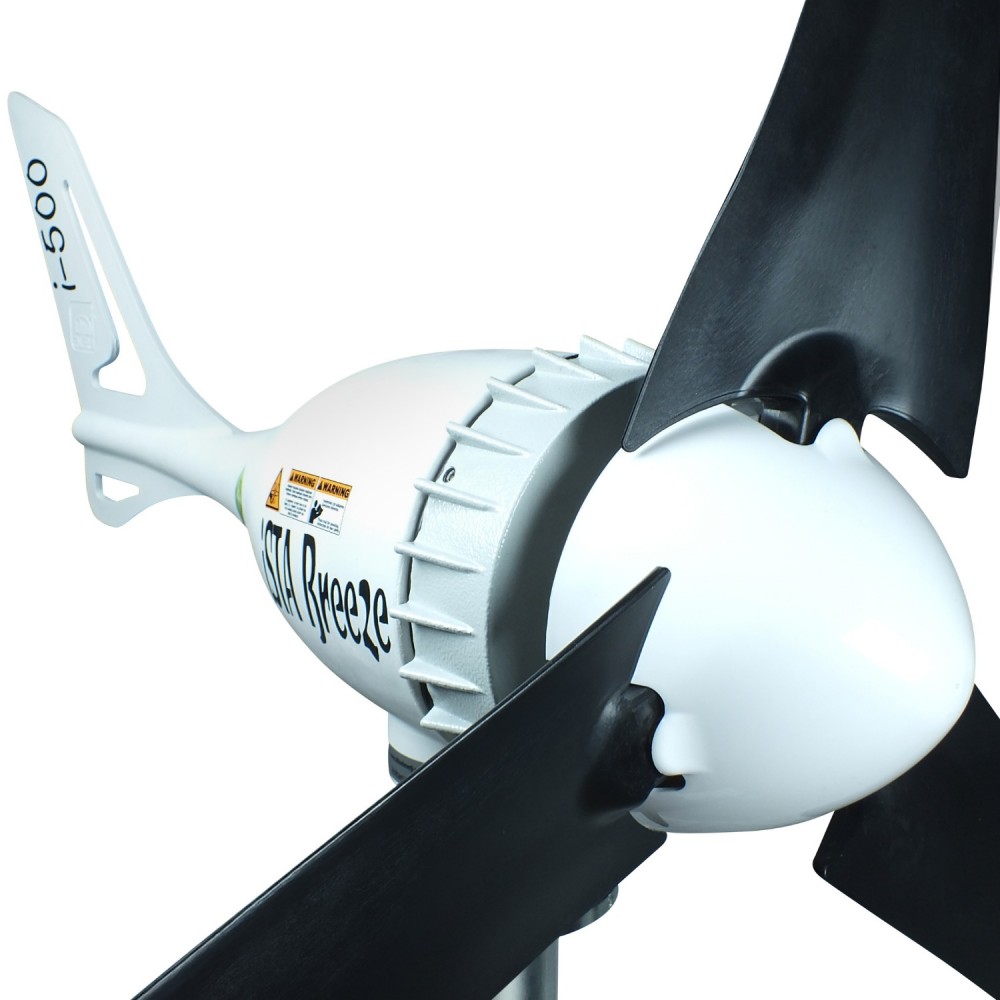

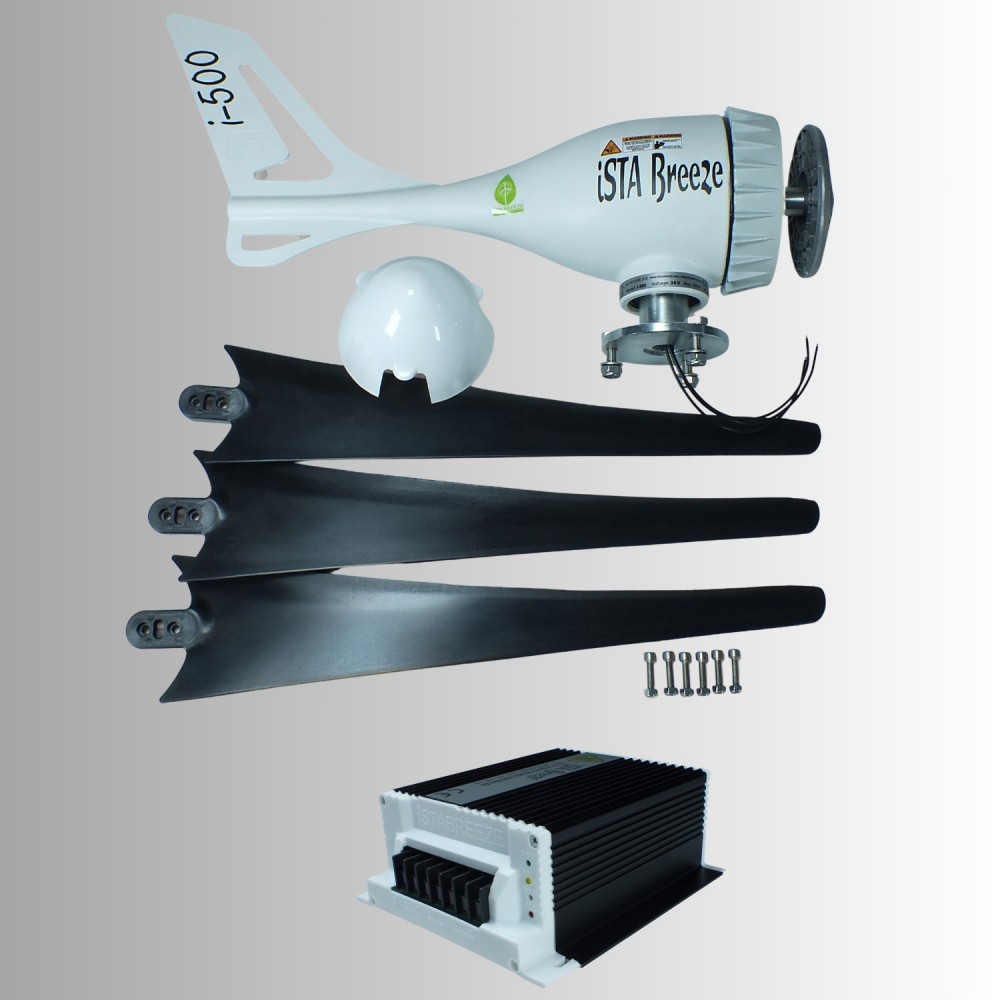

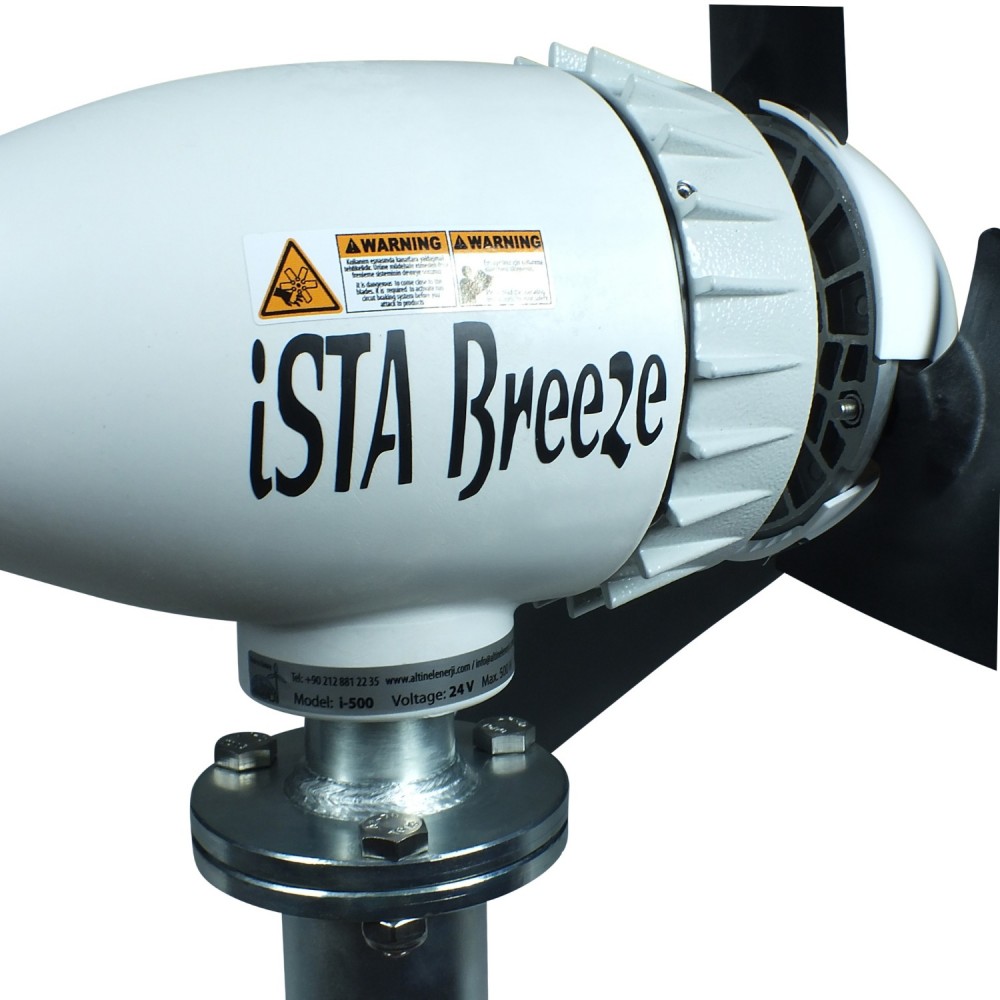

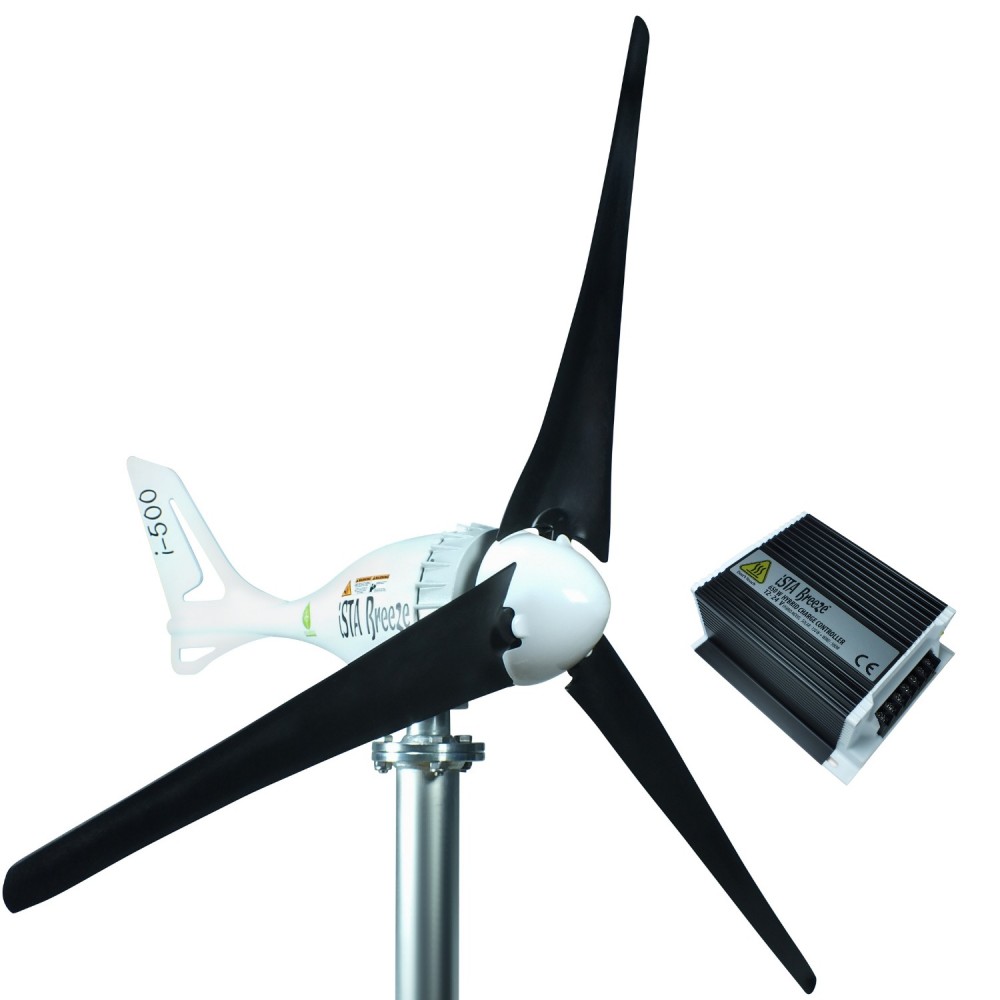

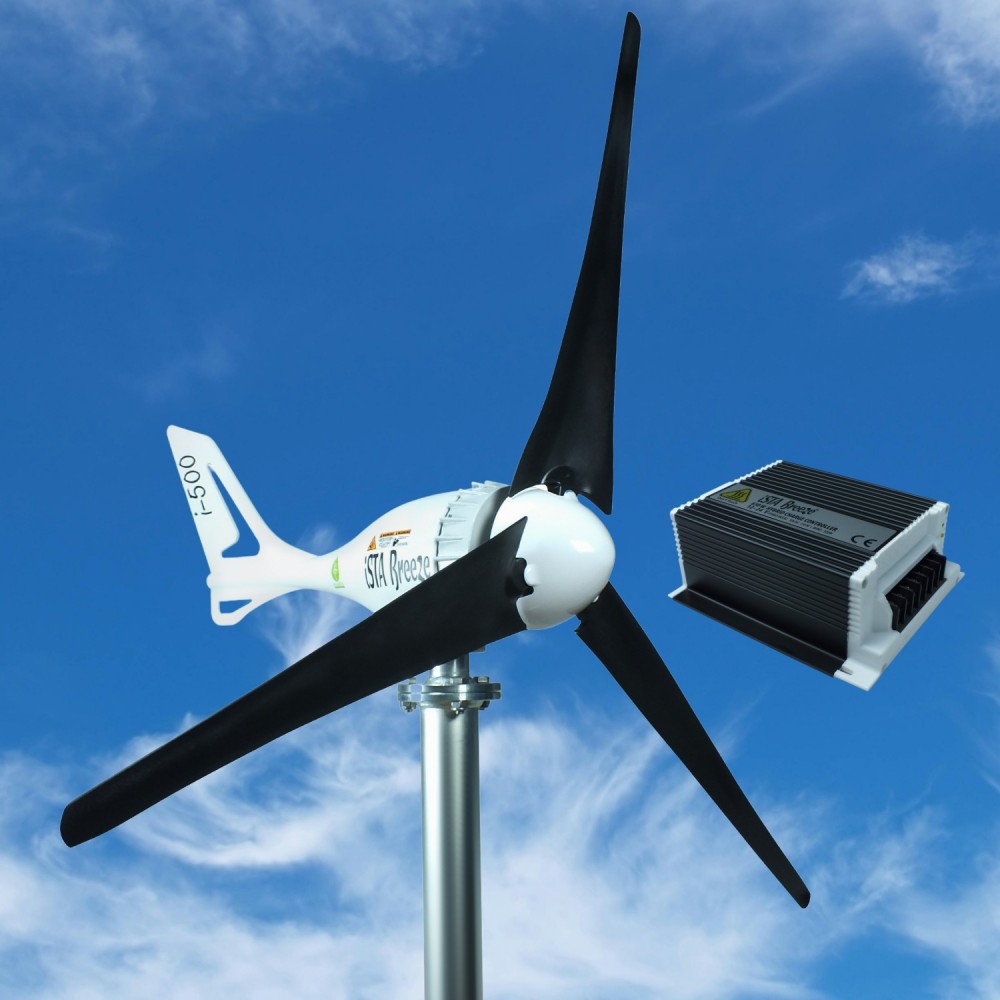

İSTA-BREEZE İ-500 12V/24V RÜZGAR TÜRBİNİ + HİBRİT ŞARJ KONTROL CİHAZI

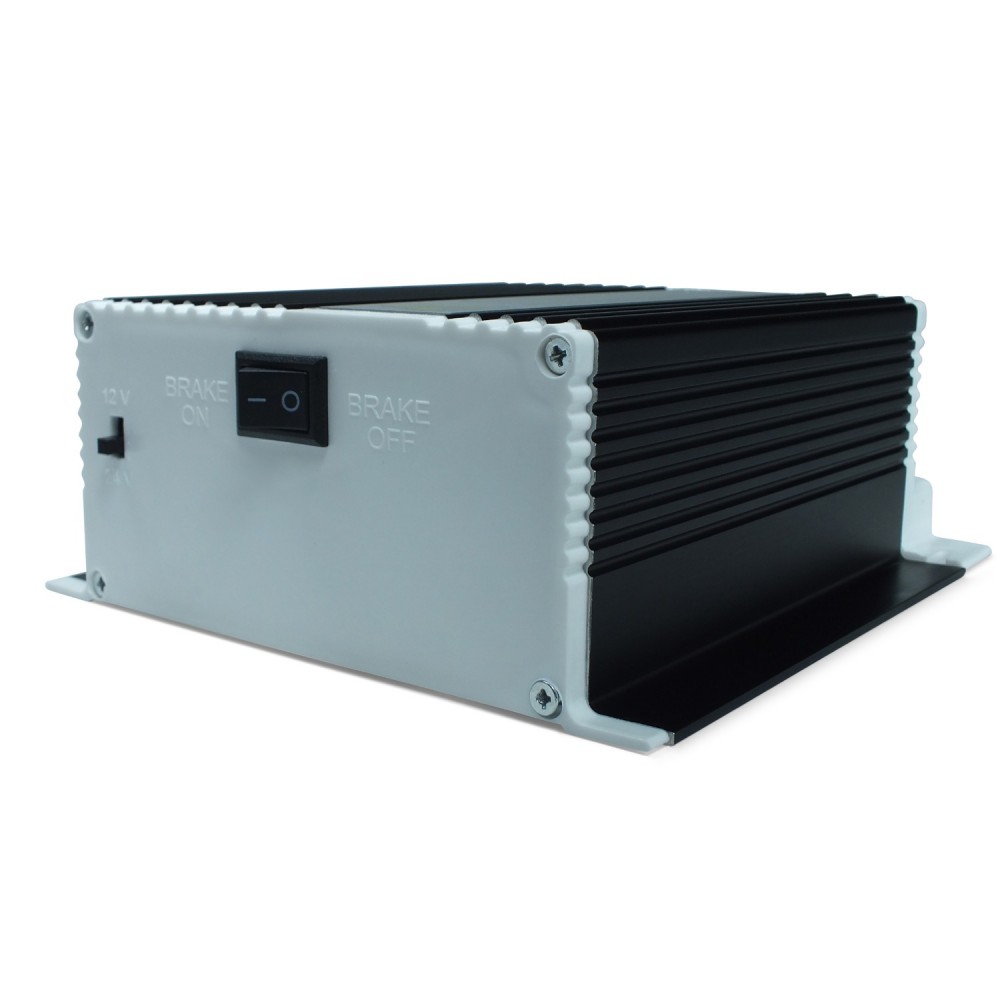

ŞARJ KONTROL CİHAZI BAĞLANTISI – DİKKAT EDİLMESİ GEREKEN HUSUSLAR

Rüzgar türbininizin verimli ve güvenli çalışabilmesi için şarj kontrol cihazı bağlantısı doğru şekilde yapılmalıdır. Bağlantı hataları, sistemin sağlıklı çalışmasını engelleyebilir ve cihaz ömrünü kısaltabilir. Aşağıdaki hususlara dikkat ederek sorunsuz enerji üretimi sağlayabilirsiniz.

Montaj ve Bağlantı Kuralları

• Şarj cihazını, aküye yakın ve sıcak olmayan bir bölgeye monte ediniz.

• Yük direncini (rezistans), akü ve kontrol cihazından uzak bir noktaya yatay olarak monte ediniz.

• Bağlantı sırası:

  • Önce akünün ve şarj cihazının + uçlarını, ardından – uçlarını bağlayınız.

  • Daha sonra Lood çıkışlarına yük direncinin (rezistans) bağlantısını yapınız.

  • En son olarak, türbinden gelen 3 fazı (PH) girişlerine bağlayınız.

• Klemens bağlantı vidalarının iyice sıkıldığını kontrol ediniz.

• Şarj kontrol cihazı, invertör ve akü grubunun aynı voltajda olduğunu doğrulayınız.

• Türbini manuel olarak durdurmak için, rüzgar türbini ile şarj kontrol cihazı arasına gerektiğinde üç faz kısa devreye düşürecek bir şalter koyabilirsiniz. (63 K otomatik veya 3x25 aç/kapa pako kullanabilirsiniz.)

• Direğin gövdesini mutlaka topraklama yapınız ve elektrik sisteminizin güvenliğini sağlayınız.

• Direk boyu, 6-12 metre arasında olabilir.

• Rüzgar sarsıntılarına karşı direği üç tarafından halatlarla sıkıca monte edebilirsiniz.

• Şarj cihazı sisteme bağlıyken, cihazın herhangi bir noktasına matkap ile delme işlemi yapmayınız. Eğer montaj için delme işlemi yapacaksanız, cihaz kapalı konumda olmalıdır.

ÖNEMLİ NOT
